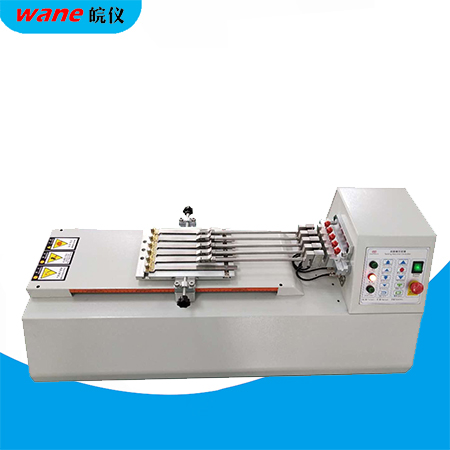

臥式電池片拉力試驗機概述：
型號：WY-3020S
拉力試驗機測試過程中采用全數字化力量、位移、速度三閉環控制，采用臺灣交流伺服馬達及控制驅動系統，配合意大利Haitec減速箱及臺灣TBI精密滾珠絲桿傳動，以達到傳動效率與性噪比最佳效果。

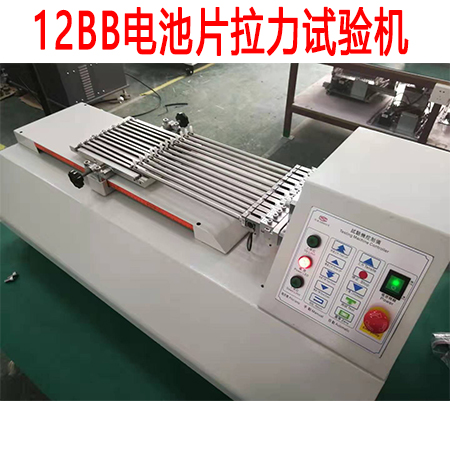

該臥式拉力試驗機主要用于測試6BB/9BB/12BB規格太陽能電池片、焊帶的拉伸、剝離等力學試驗，同時可根據GB、ISO、JIS、ASTM、DIN及用戶提供的多種標準進行試驗和數據處理。
臥式電池片拉力試驗機參數：
1、 試驗力選擇：10N、20N、50N、100N、200N；
2、 準確度等級：優于0.5級；
3、 負荷測量范圍：0.2%—100%FS；
4、 試驗力示值允許誤差極限：示值的±0.5%以?xún)龋?br />
5、 試驗力示值分辨率：最大試驗力的1/±500000；
6、 變形測量范圍：0.2%—100%FS；
7、 變形示值誤差極限：示值的±0.50%以?xún)龋?br />
8、 變形分辨力：0.0001mm
9、 位移示值誤差極限：示值的±0.5%以?xún)龋?br />
10、 位移分辨力：0.0005mm
11、 力控速率調節范圍：0.01-10%FS/S；
12、 力控速率控制精度：設定值的±1%以?xún)龋?br />
13、 變形速率調節范圍：0.02—5%FS/S；
14、 變形速率控制精度：設定值的±1%以?xún)龋?br />
15、 位移速度調節范圍：0.001—500mm/min
16、 位移速率控制精度：速率<5mm/min時，設定值的±1.0%以?xún)?；速?ge;5mm/min時，設定值的±0.5%以?xún)龋?br />
17、 恒力、恒變形、恒位移控制范圍：0.5%--100%FS；
18、 恒力、恒變形、恒位移控制精度：設定值≥10%FS時，設定值的±0.1%以?xún)?；設定值<10%FS時，設定值的±1%以?xún)龋?br />
19、 有效試驗寬度：200 x200mm
20、 有效拉伸空間距離：350mm
21、 主機外型尺寸（長×寬×高）：850×300×250（mm）
22、 使用電源：?jiǎn)蜗?20V 50Hz 500W；
23、 機臺重量：約50kg；
臥式電池片拉力試驗機控制及數據處理軟件功能特色：
1、 先進的芯片集成技術，專業設計的數據采集放大系統，具有集成度高、穩定可靠、使用方便等優點?？刂栖浖軐?shí)現自動求取抗拉強度、屈服強度、抗壓強度、斷裂強度、剝離強度、彈性模量、延伸率等檢測數據，開放式公式編輯能自動計算試驗過程中任一指定點的力、應力、位移、變形等數據結果。對試驗過程的控制和數據處理符合相應金屬材料與非金屬材料國家標準的要求。
2、 控制方式：定速度、定位移、定荷重、定荷重增率、定應力、定應力增率、定應變、定應變增率等控制方式可選；
3、 自動清零：試驗開始后，測量系統自動調零；
4、 自動換檔：根據負荷大小自動切換到適當的量程，以確保測量數據的準確度；
5、 自動存盤：試驗數據和試驗條件自動存盤，杜絕因忘記存盤而引起的數據丟失；
6、 批量試驗：對相同參數的試樣，一次設定后可順次完成一批試驗；
7、 顯示方式：數據與曲線隨試驗過程動態顯示；
8、 曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標找出試驗曲線上各點對應的數據；
9、 曲線選擇：可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??；
10、 單位切換：力量單位：（g、kg、N、lb）、應力單位：（kg/mm2、N/mm2、Mpa、lbf/in2）位移單位：（m、mm、in）
11、 試驗報告：可按用戶要求的格式對試驗報告進行編程和打印，并可導出WORD、EXCEL、PDF文件；
12、 測試數據：強大的結果數據查詢功能，通過數據庫可以隨時查詢歷史測試記錄；
13、 安全保護：超過最大負荷的2～10%時，自動實現安全保護；
14、 可自動檢測、計算試樣的機械性能指標，也可人工干預分析過程，根據相關標準的要求對自動分析結果進行修正，以提高數據的準確度；
拉力機標準配件：
1、 荷重傳感器：美國MKCELLS高精度荷重元,200N內任選 5/6/9/12個；
2、 位移感應系統：高精度光電編碼器感應全程位移編碼器 一套；
3、 數據采擷卡： 64位閉環測量控制主板 一張；
4、 測試軟件：英文/中文簡體/繁體三合一測量控制系統 一套；
5、 動力系統：臺灣交流伺服馬達及控制驅動系統 一套；
6、 傳動系統：意大利Haitec減速箱及臺灣TBI精密滾珠絲桿 一套；

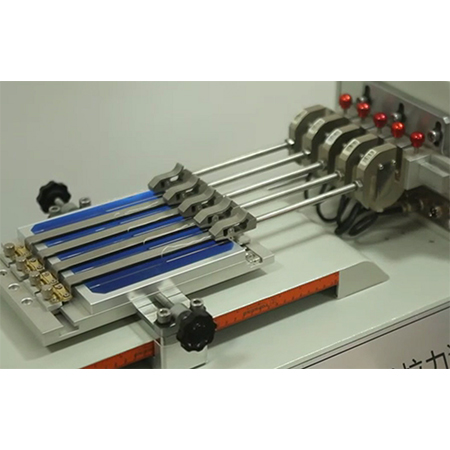

7、 測試治具：多工位電池片180度剝離專用測試夾具 一套；
